火災發生時，防火風管能在防火時間內有效地抑制火災蔓延，并保證通風排煙系統的正常運行。它適用于穿越防火分區時的機械加壓送風系統和穿越防火分區時的機械排煙系統。也可作廚房、浴室、廁所等排風管道。

防火風管常用的材質為火克(Hawk)纖維增強硅酸鹽板。

一、材質性能

1、物理性能：按JC/T564-2000的標準檢測

密度  1250 kg/m3

抗折強度  12.5 MPa

導熱系數  0.13 W/m●K (平均溫度25.6℃)

含水率  6.8%

螺釘拔出力  83.6 N/mm

濕脹力  0.17%

2、燃燒性能：根據《建筑材料燃燒性能分級方法》GB8624-1997檢測，板材燃燒性能達到A級不燃材料。

3、環保性能：依據《輕質墻體板材》HBC19-2005檢測，板材不含石棉。

4、防火性能：根據《通風管道的防火試驗方法》GB17428-1998檢測：

8mm厚板材制作的自撐式防火風管防火性能達到120min內可以保持完整性和穩定性；

12m厚板材制作的自撐式防火風管防火性能達到180min內可以保持完整性和穩定性；

9mm厚板材制作的金屬風管防火包覆構件防火性能達到180min內可以保持完整性和穩定性。

5、板材規格：板材的標準規格(長x寬)2440 an x 1220 mm，厚度為6~12 m。選用的厚度由風管的防火極限(小時)確定。

6、材料加工性：易加工，可切割，可制成任何規格的防排煙風管及金屬風管外側的防火包覆。

二、防火風管及金屬風管防火包覆層的制作與安裝

1、風管制作

①、風管板材盡量避免拼接，需拼接時采取加固措施。

②、板材與型龍骨的固定用自攻螺釘，間距為200mm；管段與管段、管段與彎管、三通的拼接螺釘間距為150mm，自攻螺釘孔孔徑為中2.8mm。

③、板與板的接縫處應采用不燃性密封膠填塞、刮平。

④、風管每節管段(包括三通、彎管等管件)的兩端應平行，與管中線垂直。

⑤、制作彎管時，當其內弧半徑小于等于30m時，圓弧用弦代替；內弧半徑大于00mm時，圓弧用折線代替。

⑥、制作內外直角彎管、內斜線外直角彎管時，當長邊尺00m時，應設置導流片。導流片片數宜按風管長邊尺寸b確定：當6<10m時，設1片；當000m(6<500m時，設2片；當b>1500m時， 設3片。導流片采用鍍鋅鋼板制作。

2、風管加固

當風管長邊尺b<10m時，不需要加固；當100m<b≤150m時，應在每節管段的轉角處設置1根2.0m厚L型鋼板加固；當b>1500m時， 每節管段接頭用L50x4角鋼法蘭連接。

3、安裝

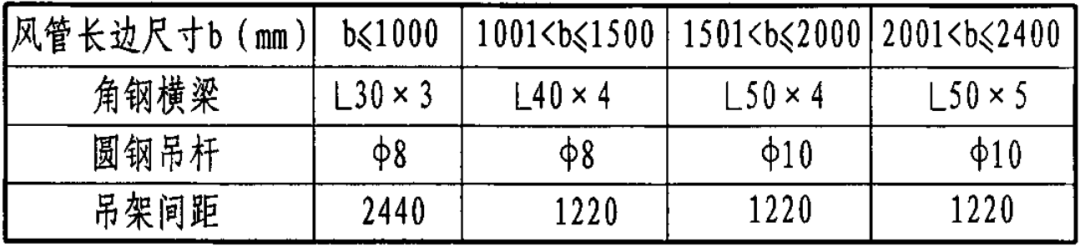

①、風管水平吊裝用的橫梁、吊桿規格及支架間距見下表。

②、在不受力的前提下，兩風管接口處用自攻螺釘將100m寬的板條覆于接縫處，所有自攻螺釘需沉入板內1mm。

③、風閥等部件及設備與防火風管連接時，應單獨設置支吊架，風管的支吊架距風口、風閥及控制機構的距離不少于200mm。

④、在彎管、三通、四通等處，吊裝時應加強。

⑤、風管垂直，安裝支架的間距差不超過2.4m，每根風管支架數量不少于2個，并應適當增加支吊架與風管的接觸面積。
