防排煙風管耐火極限的要求及保證措施探討
來源: | 作者:優嘉抗震支架 | 發布時間: 2023-03-13 | 766 次瀏覽 | 分享到:
防排煙風管耐火極限的要求及保證措施探討

一

國家規范要求

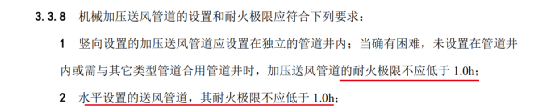

1）GB 51251-2017 《建筑防排煙系統技術標準》

對各部位風管的耐火極限要求：
∨防煙系統

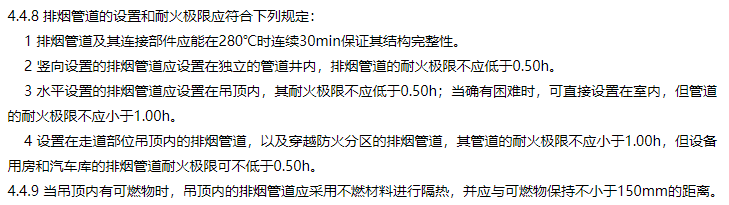

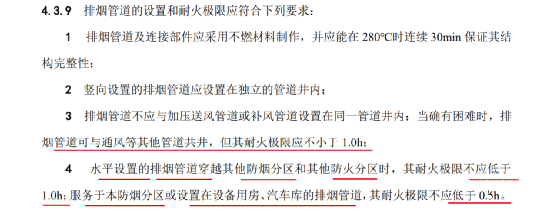

∨排煙系統

∨補風系統

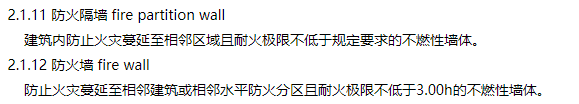

2）GB50016-2014《建筑設計防火規范》（2018版）

對穿過防火分隔的風管提出了耐火極限的要求。

通常防火隔墻耐火極限1~3h；樓板耐火極限1.5h；防火墻耐火極限不低于3.0h。

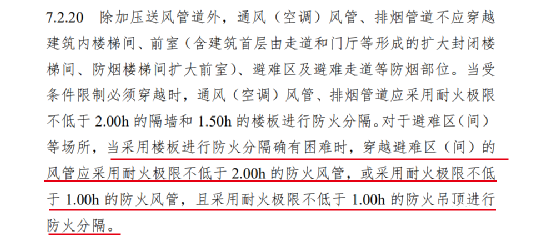

3）《建筑高度大于250米民用建筑防火設計加強性技術要求》

水平穿越防火分區或避難區的消防風管耐火極限應滿足1.5h


二

地方規范要求


各地方對風管耐火極限的執行要求相較于國標都有不同程度的加強。


1）上海防排煙系統設計標準DGJ08-88-20**（意見征求稿）

水平設置的加壓風管耐火極限1.0h

排煙管道穿越防煙分區時也要求耐火極限1.0h

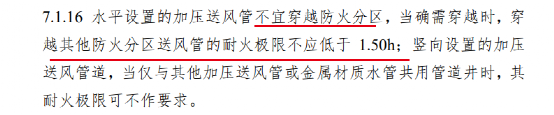

2）《浙江省消防難點問題操作技術指南2020版》

加壓送風管穿越防火分區時應滿足耐火極限1.50h

穿越避難區的風管也應滿足不同的的耐火極限


3）《川渝地區建筑防煙排煙技術指南》


三

幾個常見問題


首先，我們來看機電人脈甲方群常見的幾個問題：


1）鍍鋅鋼板風管是否可以保證耐火極限？

根據GB 50016-2014 《建筑設計防火規范》（2018年版）耐火極限的定義：
耐火極限包含承載能力、完整性和隔熱性，鍍鋅鋼板滿足不了隔熱性，在火災情況下承載性是否滿足也沒有相關的檢測報告，因此鍍鋅鋼板不被認可能滿足哪怕0.5h的耐火極限，所以為了滿足風管的耐火極限要求，鍍鋅鋼板風管是需要采取一定措施的。
如《浙江省消防難點問題操作技術指南2020版》中就提出了要求：


2）是否可以用非金屬耐火板制作？

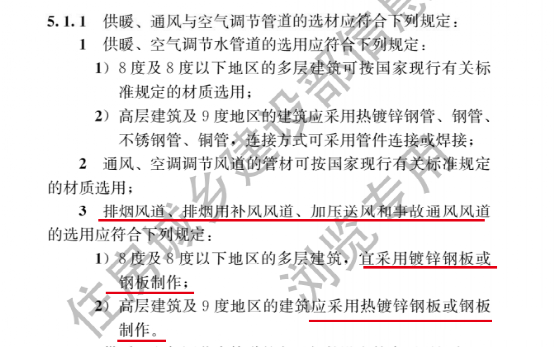

無論采取何種措施，都應滿足A級不燃，具有國家防火建筑材料質量監督檢驗中心出具的耐火極限檢測報告。而且GB50981-2014《建筑機電工程抗震設計規范》要求防排煙風管宜或應采用鍍鋅鋼板制作。

廣東省《建筑防煙排煙系統技術標準》問題釋疑中也要求防排煙風管要用金屬風管：


3）是否可以刷防火漆來保證耐火極限？

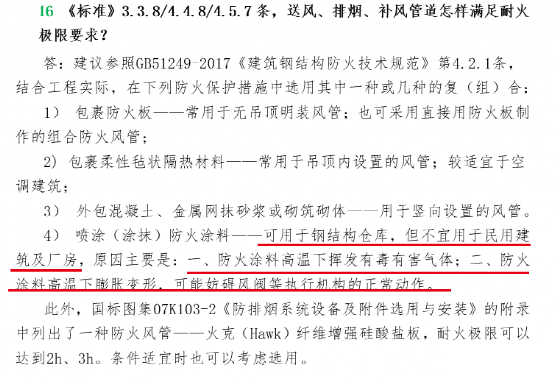

我們知道鋼結構的耐火極限保證可以通過刷防火漆來實現，但是在防排煙風管上大多地方不被允許且給出了理由，云南省有關《建筑防煙排煙系統技術標準》部分技術問題釋疑中對防火漆的使用條件提出了要求：

江蘇省蘇州市吳江區住建部門關于建設工程消防設計常見問題的若干指導意見中則明確指出不得采用防火涂料。


四

風管耐火極限的幾種做法


1）防火板+隔熱棉+鍍鋅鋼板

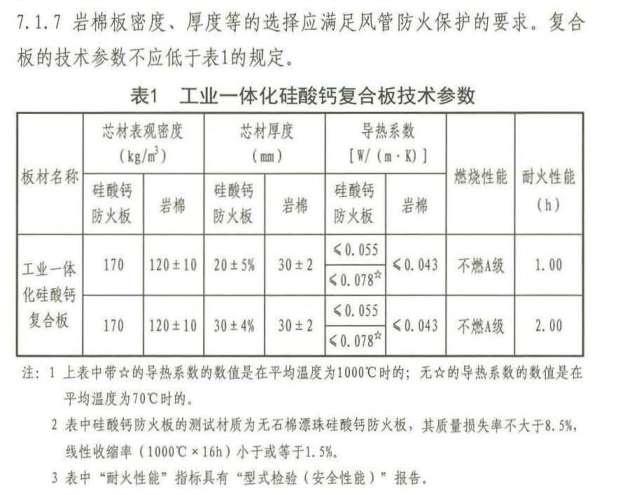

20K607 《防排煙及暖通防火設計審查與安裝》圖集上對鋼板風管防火保護例舉了包覆工業一體化硅酸鈣板（即防火板）的做法，從機電人脈的調研來看，這也是最常見和普遍的做法：

但是根據機電人脈甲方群反饋，采用防火板+隔熱棉+鍍鋅鐵皮等常規做法，工序比較復雜，用材多，造價也比較高。

（備注：按規范，如吊頂無可燃材料，可不隔熱）


2）風管外包高溫玻璃棉

那是否還有其它的解決方案可以減少安裝成本，減少工序呢？我們也對市場進行了進一步了解：

根據贏勝品牌提供的耐火極限檢測報告，僅用專用的玻璃棉+風管也是可以達到耐火極限0.5~1.0h要求的，滿足防排煙標準中大多數的使用場合，并在項目中使用，這就減少了防火板材料及其安裝工序，必然成本會下來。

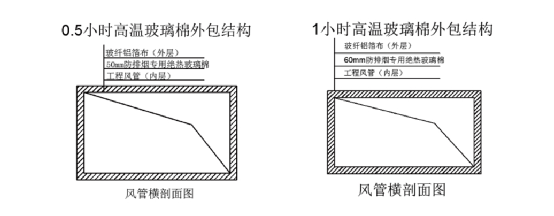

∨玻璃棉外包結構

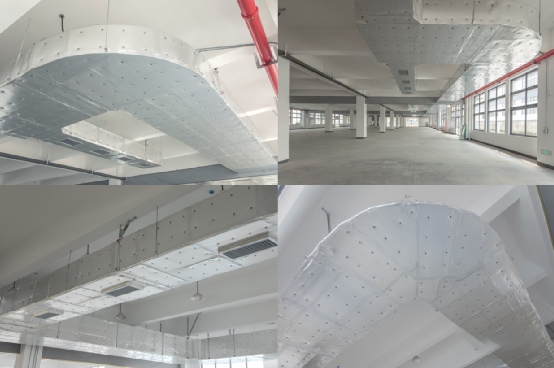

∨蘇州某項目現場的實施照片

3）成品復合耐火風管

同時該廠家還提供了成品復合耐火風管的做法，其耐火極限最長可達到3h，其結構如下，內外層采用不同厚度的彩鋼板加內隔熱層：

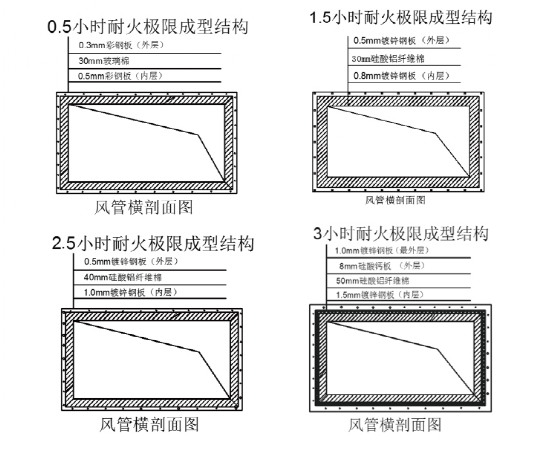

∨0.5~3.0h成型結構

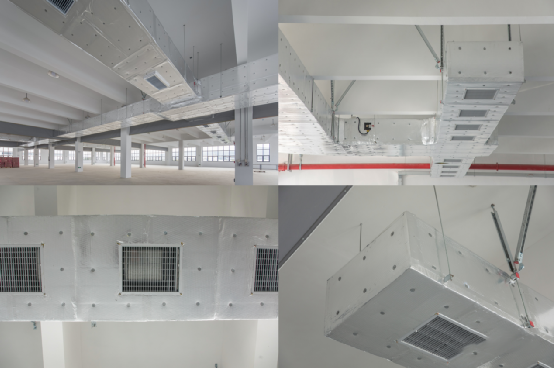

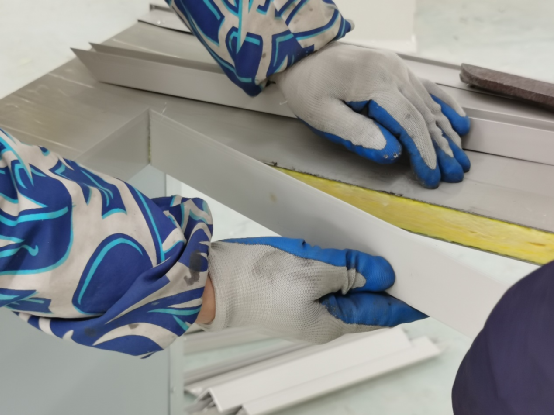

∨實際產品的做法圖片

注意：選用鋼板厚度注意要滿足標準要求。


五

總 結


按上述調研及梳理，對于防排煙風管耐火極限的做法現場有三種方式可以實現，在能滿足耐火極限及驗收的情況下，安裝工序簡單、安裝工期短、造價低，必然是項目首選。
