鍍鋅鋼板風管橡塑保溫施工簡潔，外形美觀，工序簡便，有效降低施工成本，保溫效果良好，頗受建筑施工企業歡迎，在通風空調工程施工中已被廣泛采用。然而，常規風管橡塑保溫接口拼縫多，易開裂，影響保溫效果和觀感效果。

經過不斷探索，總結出了《鍍鋅鋼板風管橡塑保溫施工工法》。本工法通過改進橡塑保溫板材下料方式，優化粘接方法，有效解決了保溫觀感效果差，接口開裂，拼縫多影響保溫效果的諸多弊端，確保每節保溫管段側立面看不到拼接縫，進一步提高了保溫效果和整體觀感效果。

該工法技術先進，工藝操作簡便，適于推廣，具有明顯的社會效益和經濟效益。

工法特點：

1、技術先進

本工法通過改進橡塑保溫板材下料方式，保溫板材下料實行整體統籌下料，四棱角翻邊采用45°裁切對接，確保垂直面、水平面成直角，確保側立面無縫隙。對于乙字彎、直角彎頭等不規則部件，采用四面單獨粘貼，側立面壓上下底面的方式。顯著提高了風管保溫整體觀感效果，保溫效果進一步得到加強。

2質量優良本工法施工工序簡潔，節約材料，整體觀感效果良好，與常規風管保溫施工工藝比較顯著提高了保溫質量。

3、經濟效益顯著本工法與常規鍍鋅鋼板風管保溫施工比較，節約橡塑板材損耗；采用標準節施工，降低施工成本，顯著增強保溫效果，使空調機組運行成本降低，節約能源。

適用范圍：本工法適用于各類型空調通風系統矩形金屬風管橡塑保溫施工。

工藝原理：

本工法是對傳統鍍鋅鋼板風管橡塑保溫改進形成的，核心是改進橡塑保溫板材下料方式，風管四面均采用整板下料，四棱角翻邊采用45°裁切對接，確保保溫層四邊成直角，減少粘接縫。矩形直風管橡塑保溫層板材放樣，根據風管邊長尺寸及橡塑板材厚度，放樣采用如圖1所示的組合方法。按預先測量的風管規格，計算放樣尺寸。按計算的放樣尺寸用鋼直尺或鋼卷尺在板材上丈量，用方鋁合金靠尺和畫筆在板材上畫出板材V形槽線、45度斜坡線。保溫板與風管表面接縫如圖3，減少接縫數量，增強風管保溫效果。

要求裁紙刀裁倒角口時向左、向右傾斜45°，以便切出的“V”型槽口成90°，便于折成直角。切割時刀具要緊貼靠尺以保證切口平直并防止切割尺寸誤差。

施工工藝流程：

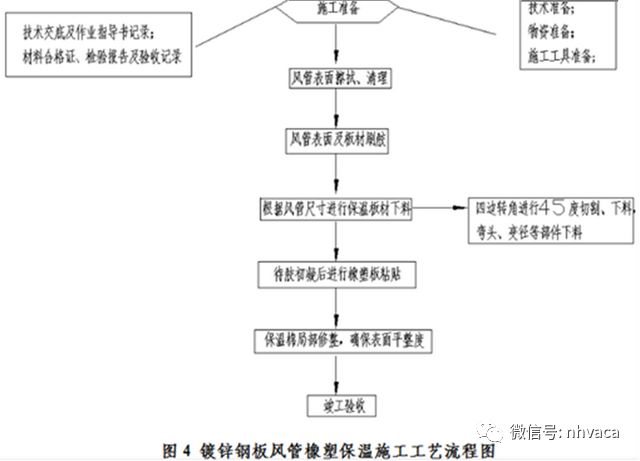

鍍鋅鋼板風管橡塑保溫安裝施工工藝流程見圖4：

施工準備：

1、各系統風管走向、坐標、標高安裝準確無誤，風管漏風量、漏光量檢測試驗完畢滿足要求。

2、根據系統風管型號編制下料清單。

3、技術人員向施工人員進行技術交底，對保溫下料尺寸及要求進行明確，并做好作業指導書記錄。

4、編制現場加工操作平臺的搭設方案，確保施工條件滿足方案實施。

風管表面擦拭、清理：

使用抹布、漆刷等工具將風管表面的積灰或膩子等附著物清理干凈，確保風管表面清潔無雜物，不影響表面刷膠。

根據風管尺寸進行保溫板材下料：

保溫板材下料分為直管段、彎頭、變徑管及風閥部件等，全部實行整體統籌下料，按風管規格，在板材上畫出V型槽線及45度角斜坡線，風管四個棱角翻邊采用45度角裁切對接，確保風管底部或頂部只出現一道粘貼縫。

風管表面及板材刷膠：

保溫膠應均勻的涂在風管、部件或設備的外表面上，無空隙，無遺漏。刷膠按照先刷保溫材料，刷風管表面的順序進行，要求膠膜均勻無流淌。

橡塑板粘貼：

膠水靜置2分鐘待初凝后，先粘貼頂板及兩側橡塑板，用拍板反復按壓，確保保溫材料與風管、部件或設備粘接緊密，隨后再粘貼下底保溫板材。對于直角彎頭、乙字彎等不規則部件可采用四面單獨粘貼，側立面壓上下底面的方式。

法蘭保溫：

對于兩節風管的法蘭連接處，采用增加腰帶的方式保溫，腰帶寬度以100mm為宜，粘貼牢固后按壓平整。

檢查驗收：

橡塑板粘貼完畢，用水平尺檢查平整度，對超出偏差范圍部位，進行局部按壓，確保表面平整度。橡塑板粘貼修整完畢，經項目部自檢后，報監理單位進行驗收。

勞動力組織：

施工前，應建立完善的質量、安全管理體系，對勞務隊伍進行施工方案及安全技術交底。依據現場實際，對勞動力合理組織和分工。按照策劃確定的施工方案及現場進度、質量、配合要求，做到統一管理、有序施工。具體組織安排詳見表1：

材料和機具設備：

本工法所用主要材料質量要求：所使用的板材、型材等主要材料應符合現行國家有關產品標準的規定，并具有合格證明書或質量鑒定文件。

橡塑保溫板材應有檢驗證明，且應經專業防火材料檢測部門檢測合格。

橡塑保溫板材厚度及防火等級應以設計為準，表面平整光滑，厚度均勻。

橡塑板材粘接專用膠水，滿足粘接技術要求和環境、職業健康要求。

質量控制：

質量驗收標準：

本工法風管橡塑保溫嚴格按照《通風與空調工程施工質量驗收規范GB50243-2016》相關要求進行施工和驗收。

主控項目：

風管絕熱，應采用不然或難燃材料，其材質、密度、規格與厚度應符合設計要求。如采用難燃材料時，應對其難燃性進行檢查，合格后方可使用；

防腐涂料和油漆，必須是在有效期限內的合格產品；

在下列場合必須使用不燃絕熱材料：

1、電加熱器前后800mm的風管和絕熱層；

2、穿越防火墻兩側2m范圍內風管、管道和絕熱層；

3、位于潔凈室內的風管及管道的絕熱，不應采用易產塵的材料。

一般項目：

風管系統部件的絕熱，不得影響其操作功能。

絕熱材料層應密實，無裂縫、空隙等缺陷。表面應平整，當采用卷材或板材時，允許偏差為5mm。

風管絕熱層采用粘接方法固定時，施工應符合下列規定：

1、粘接劑的性能應符合使用溫度和環境衛生的要求，并與絕熱材料相匹配；

2、粘接材料宜均勻地涂在風管、部件或設備的外表面上，絕熱材料與風管、部件及設備表面應緊密貼合，無空隙；

3、絕熱層縱、橫向的接縫，應錯開；

4、絕熱層粘貼后，如進行包扎或捆扎，包扎的搭接處應均勻、貼緊；捆扎的應松緊適度，不得損壞絕熱層。

安全與環境保護措施：

1、現場使用的各種小型電動工具的漏電保護開關要靈活可靠。

2、作業地點必須配備滅火器或其他滅火器材。

3、保溫材料搬運，需根據材料的體積、重量，組織適當?shù)膭趧恿Α?/span>

4、移動式操作平臺，均應按現行的國家標準驗收其質量。移動式操作平臺組。

5、風管保溫應在干凈的環境中制作，在施工過程中應經常打掃，保持環境干凈。

6、施工時需要照明亮度大的工作盡量安排在白天進行，減少夜間施工照明電能的消耗和對周圍居民的影響。

7、粘接使用的膠黏劑應妥善存放，注意防火且不得直接在陽光下曝曬。失效的膠黏劑及空的膠黏劑容器不得隨意拋棄或燃燒，應集中堆放處理。

8、廢料堆放地點應設置醒目標志，表明可回收廢料及不可回收廢料堆放區。

9、當天施工結束后的剩余材料及工具應及時入庫，不許隨意放置。
